Розглянуто способи регулювання потоку за допомогою частотного перетворювача, аналогової автоматичної арматури на нагнітальному трубопроводі, аналогової автоматичної арматури шо повертає потік води назад. Також наведені варіанти підтримки рівня в збірнику з якого качає насос, в який качає насос, витрати та тиску. Крім того наведені можливі і не рекомендовані способи регулювання.
Примітка. Насосний агрегат - це насос та електродвигун, що встановленні на рамі.
Для досягнення гарантованого перекачування води слід вірно підібрати насосний агрегат. Насос підбирається з максимальної розрахункової кількості води, плюс запас мінімум 10 відсотків, але не більше 20 відсотків.
Регулювання потоку частотним
перетворювачем
При потребі перекачувати меншу кількість води, логічне використання частотного перетворювача, з метою економії електроенергії. Зменшення кількості води що перекачує насос залежить від технологічних умов, в деяких випадках від сезонності, тощо.
 |
| Регулювання потоку частотним перетворювачем |

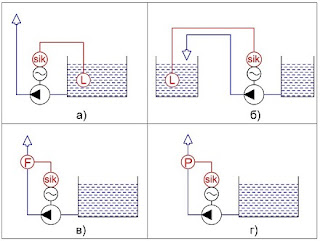

Наведено чотири варіанти регулювання потоку:
а) підтримка рівня в збірнику з того що відкачує насос, в цьому випадку витрата змінна, і залежить від потоку води що надходить в збірник перед насосом.
б) підтримка рівня в збірнику в той що качає насос, тут також витрата води змінна, і залежить від потоку води що виходить з збірника куди качає насос. Однак в збірнику перед насосом має бути завжди вода, в противному разі насос не зможе забезпечити задану підтримку рівня, і крім того, є ризик утворення повітряної пробки в насосі.
в) підтримка заданої витрати, тут насос качає задану кількість води, однак в збірнику перед насосом має бути завжди вода, в противному разі насос не зможе забезпечити задану витрату, і крім того, є ризик утворення повітряної пробки в насосі.
в) підтримка тиску в трубопроводі нагнітання. Це відносне регулювання потоку, потік залежить від QH характеристики насосу. Крім того в збірнику перед насосом також має бути вода, в противному разі насос не зможе забезпечити заданий тиску, і крім того, є ризик утворення повітряної пробки в насосі.
Однак зауважимо, що є і інші варіанти регулювання потоку, наприклад:
регулювання потоку аналоговим автоматом що встановлений на нагнітальному трубопроводі.
Цей спосіб має суттєвий недолік, а саме відсутність економії електроенергії. (Автоматична арматура прикривається, тим самим зменшується потік води що перекачується, однак збільшується гідравлічний опір по воді при проходженні автоматичної арматури, що призводить до споживання електроенергії електричним двигуном насосу). З недоліків відзначаємо, що при аварійному виході з ладу ущільнень батерфляя при роботі виникають суттєві проблеми, наприклад у разі відсутності байпасу автоматичної арматури потрібно зупиняти весь контур охолодження, а при наявності байпасу на час ремонту буде відсутнє регулювання потоку води. Для даної схеми рекомендується мати байпас автоматичної арматури.
 |
| Регулювання потоку аналоговим автоматом що встановлений на нагнітальному трубопроводі |
Регулювання потоку аналоговим автоматом що встановлений на трубопроводі повернення води назад.
Наведений спосіб також має суттєвий недолік, а саме відсутність економії електроенергії. (В даному випадку при необхідності менше перекачувати води автоматична арматура що встановлена на поверненні відкривається, тим самим потік води повертається назад з метою утримання заданого рівня, чи тиску, витрати. Однак насос перекачує туж саму кількість води, тобто споживання електроенергії електричним двигуном не змінне). З недоліків відзначаємо, що при аварійному виході з ладу ущільнень батерфляя проблеми не такі суттєві, в порівнянні з варіантом аналогового автомата на нагнітанні і без байпасу. Однак рекомендуємо мати ручну арматуру перед батерфляєм з метою його закриття при аварійному виходу ущільнень на автоматичній арматурі.
 |
| Регулювання потоку аналоговим автоматом що встановлений на трубопроводі повернення води назад. |
Для цього варіанту наведенні аналогічні варіанти регулювання потоку (дивіться вгорі).
Загальний висновок. Для гарантованого підтримку потоку в ідеалі потрібний резерв регулювання, рекомендуємо частотний перетворювач та аналоговий автомат що повертає потік назад. Вибраний спосіб повернення назад з двох причин, по перше він безпечніше в порівнянні з аналоговим автоматом на нагнітанні, і по друге, аналоговий автомат на поверненні завжди меншого діаметру, тобто дешевший.
Є ще один спосіб регулювання, це встановлення аналогової автоматичної арматури на трубопроводі всмоктування насосу. Вказаний варіант є вкрай небезпечним, так як дане регулювання може призвести до зменшення потоку води до входу насоса, а насос працює на максимальних обертах що не регулюються. Зменшення потоку менше необхідного призводить до перегріву ущільнень і подальшому виходу їх з ладу, а також є загроза утворення повітряної пробки в насосі.
Також відзначимо що є спосіб каскадного регулювання насосами. В казаний спосіб може бути використаний лише при значній періодичній змінні потоків. Наприклад зимою потрібно перекачувати 500 м3/годину води, а літом 250 м3/годину води. В цьому разі може бути встановлено два насоси, один на 250 м3/годину плюс запас, та другий насос на 500 м3/годину плюс запас. Зимою працює більший насос, а літом менший. Такий варіант дійсно можливий, і інколи використовується, однак потребує рішення потребує наявності двох насосів різних типорозмірів.
Витрату потоку оборотної води визначають в м3/год (кількість кубів води що має перекачувати насос за годину). Для іноземних насосів може бути вказано м3/h.
Також використовують і інші розмірності, наприклад:
л/с, л/сек (літрів в секунду), l/s для іноземних насосів;
л/мин (літрів за хвилину), l/min для іноземних насосів.
